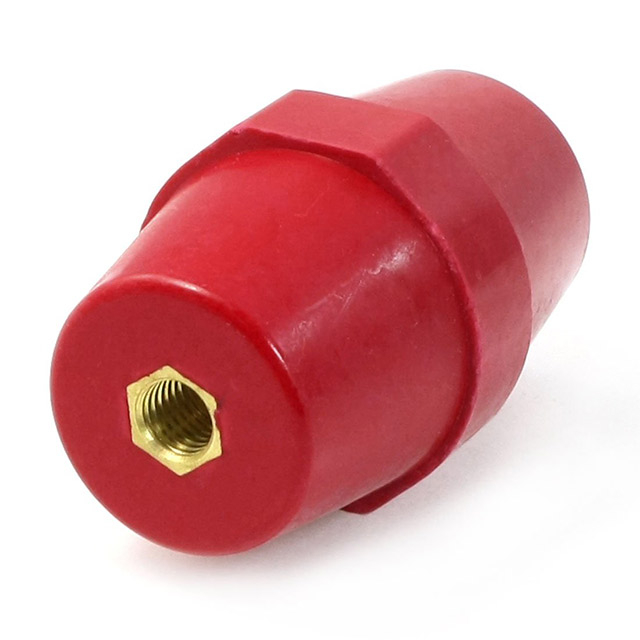

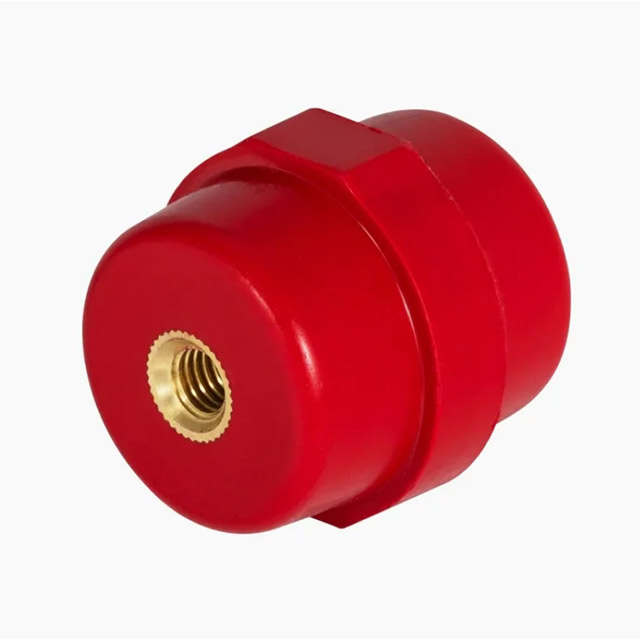

Los soportes para aisladores de barras colectoras moldeados de SMC proporcionan posicionamiento mecánico y aislamiento eléctrico para barras colectoras en sistemas de transmisión y distribución de energía. Los componentes se fabrican mediante moldeo por compresión con compuesto de moldeo en láminas (SMC), un material compuesto de poliéster insaturado reforzado con fibra de vidrio. Como alternativa a los soportes cerámicos tradicionales para barras colectoras, los componentes SMC tienen una menor masa por unidad de volumen y una resistencia inherente a la corrosión. El proceso de moldeo por compresión respalda una precisión dimensional constante en todos los lotes de producción, lo que respalda una instalación uniforme en proyectos a gran escala. Estos soportes aislantes están diseñados para instalaciones eléctricas de media tensión y se adaptan a los requisitos de los contratistas eléctricos, operadores de subestaciones y desarrolladores de proyectos de energía renovable.
El compuesto SMC tiene propiedades dieléctricas inherentes que crean una separación eléctrica entre las barras colectoras energizadas y las estructuras metálicas conectadas a tierra. El material mantiene un rendimiento de aislamiento estable dentro de su rango de temperatura nominal y admite la implementación en sistemas con voltajes nominales de frecuencia industrial de hasta 36 kV. La estructura moldeada de una sola pieza elimina los espacios internos que pueden causar descargas parciales, lo que respalda un rendimiento de aislamiento constante durante toda la vida útil. El material no absorbe la humedad, por lo que el rendimiento del aislamiento permanece estable en ambientes con mucha humedad.
El refuerzo de fibra de vidrio dentro de la matriz SMC proporciona resistencia estructural para soportar el peso estático de la barra colectora y también ofrece resistencia a golpes y vibraciones mecánicas. El material compuesto resiste la degradación de los productos químicos industriales comunes y del aire cargado de sal. Los soportes SMC tienen una masa menor que los soportes cerámicos de dimensiones equivalentes, lo que reduce la tensión de carga en los paneles de montaje y simplifica el transporte y la manipulación en obra. El material conserva sus propiedades físicas y eléctricas en un rango de temperatura de trabajo de -40 °C a 120 °C. La matriz de resina incluye aditivos estabilizadores de rayos UV, por lo que los componentes resisten la degradación relacionada con los rayos UV para uso en exteriores a largo plazo.
Parámetro |
Especificación |
|---|---|
Materia prima |
SMC (compuesto de moldeo en láminas) reforzado con fibra de vidrio |
Tensión nominal de frecuencia industrial |
Hasta 36 kilovoltios |
Fuerza de flexión |
≥ 120 MPa |
Rango de temperatura de trabajo |
-40°C a 120°C |
Clasificación de inflamabilidad |
UL 94V-0 |
Rendimiento de envejecimiento UV |
Pasó la prueba de envejecimiento UV acelerado de 1000 h. |
Tipo de montaje estándar |
Base atornillable única |
Los soportes para aisladores de barras colectoras moldeados de SMC caben en el espacio interno compacto de los gabinetes de distribución de baja y media tensión. El diseño moldeado compacto admite disposiciones densas de barras colectoras y el material no corrosivo se adapta a ambientes de gabinetes cerrados con fluctuaciones regulares de temperatura. Las dimensiones moldeadas uniformes permiten un montaje estandarizado en unidades de aparamenta producidas en masa.
En subestaciones eléctricas y redes de distribución, estos soportes mantienen el posicionamiento estable de las barras colectoras tanto para instalaciones interiores como exteriores. La resistencia a golpes y vibraciones se alinea con los requisitos operativos de los equipos de subestaciones, y la formulación estable a los rayos UV funciona para instalaciones montadas en postes al aire libre y a nivel de estación. El bajo peso reduce la carga estructural en los marcos de montaje de las subestaciones.
Para parques solares e instalaciones de energía eólica, los soportes de barras SMC se adaptan a entornos expuestos al aire libre y condiciones de carga variables. La estructura liviana reduce la mano de obra de instalación en el sitio para proyectos de energía distribuida y el material resiste la degradación por la exposición prolongada a la luz solar y los ciclos de temperatura.
|
|
|
Estos soportes están diseñados para alinearse con las especificaciones IEC 60859 para sistemas de barras colectoras en conjuntos de aparamenta y control de baja y media tensión. Las pruebas de materiales siguen las normas IEC y ASTM pertinentes para materiales compuestos de aislamiento eléctrico.
Sí, los soportes para aisladores funcionan con barras tanto de cobre como de aluminio de espesores estándar. Las ranuras de montaje se adaptan a patrones de orificios de barras comunes y el material SMC no induce corrosión galvánica con ninguno de los metales de las barras.
El material compuesto SMC resiste la niebla salina y la corrosión atmosférica, lo que lo hace adecuado para instalaciones costeras al aire libre. La exposición prolongada al aire salino no causa una degradación mensurable del material ni una reducción en el rendimiento del aislamiento.
Las unidades estándar utilizan un diseño de montaje inferior de un solo perno, compatible con paneles de montaje de subestaciones y tableros de distribución comunes. Se encuentran disponibles posiciones de orificios de montaje personalizadas y configuraciones de fijación superior para requisitos específicos del proyecto.
