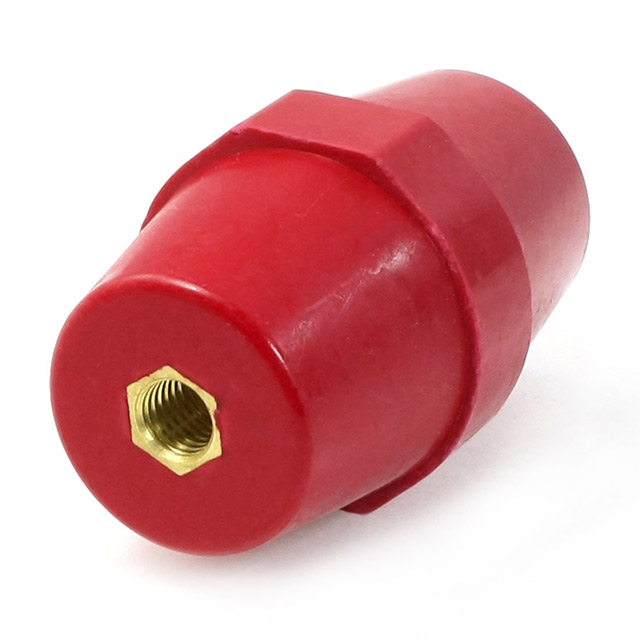

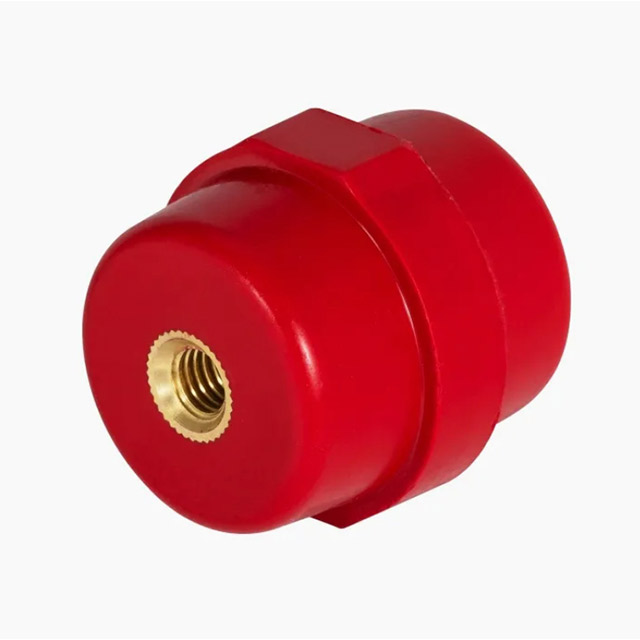

Os suportes isoladores de barramento moldados SMC fornecem posicionamento mecânico e isolamento elétrico para barramentos em sistemas de distribuição e transmissão de energia. Os componentes são fabricados por meio de moldagem por compressão com composto de moldagem de folhas (SMC), um material compósito de poliéster insaturado reforçado com fibra de vidro. Como alternativa aos tradicionais suportes de barramentos cerâmicos, os componentes SMC possuem menor massa por unidade de volume e resistência inerente à corrosão. O processo de moldagem por compressão oferece precisão dimensional consistente em lotes de produção, o que permite instalação uniforme em projetos de grande escala. Esses suportes isoladores são projetados para configurações elétricas de média tensão e atendem aos requisitos de empreiteiros elétricos, operadores de subestações e desenvolvedores de projetos de energia renovável.
O compósito SMC possui propriedades dielétricas inerentes que criam separação elétrica entre barramentos energizados e estruturas metálicas aterradas. O material mantém um desempenho de isolamento estável dentro de sua faixa de temperatura nominal e suporta implantação em sistemas com tensões nominais de frequência de energia de até 36 kV. A estrutura moldada de peça única elimina lacunas internas que podem causar descarga parcial, apoiando um desempenho de isolamento consistente durante toda a vida útil. O material não absorve umidade, portanto o desempenho do isolamento permanece estável em ambientes com alta umidade.
O reforço de fibra de vidro dentro da matriz SMC fornece resistência estrutural para suportar o peso estático do barramento e também oferece resistência a choques mecânicos e vibrações. O material compósito resiste à degradação causada por produtos químicos industriais comuns e pelo ar carregado de sal. Os suportes SMC têm uma massa inferior aos suportes cerâmicos de dimensões equivalentes, o que reduz o esforço de carga nos painéis de montagem e simplifica o transporte e o manuseamento no local. O material mantém suas propriedades físicas e elétricas em uma faixa de temperatura de trabalho de -40°C a 120°C. A matriz de resina inclui aditivos estabilizadores de UV, de modo que os componentes resistem à degradação relacionada aos UV para uso externo de longo prazo.
Parâmetro |
Especificação |
|---|---|
Material base |
SMC reforçado com fibra de vidro (composto para moldagem de folhas) |
Tensão de frequência nominal de energia |
Até 36kV |
Força de flexão |
≥ 120 MPa |
Faixa de temperatura de trabalho |
-40°C a 120°C |
Classificação de inflamabilidade |
UL 94 V-0 |
Desempenho de envelhecimento UV |
Passou no teste de envelhecimento UV acelerado de 1000h |
Tipo de montagem padrão |
Base única parafusada |
Os suportes isoladores de barramento moldados SMC cabem no espaço interno compacto de gabinetes de painéis de distribuição de baixa e média tensão. O design moldado compacto suporta arranjos densos de barramentos e o material não corrosivo é adequado para ambientes de gabinete fechado com flutuações regulares de temperatura. As dimensões moldadas consistentes suportam a montagem padronizada em unidades de painéis produzidos em massa.
Em subestações de energia e redes de distribuição, esses suportes mantêm o posicionamento estável dos barramentos para instalações internas e externas. A resistência a choques e vibrações se alinha aos requisitos operacionais para equipamentos de subestação, e a formulação estável a UV funciona para configurações externas montadas em postes e em nível de estação. O baixo peso reduz a carga estrutural nas estruturas de montagem da subestação.
Para parques solares e instalações de energia eólica, os suportes de barramento SMC se adaptam a ambientes externos expostos e condições de carga variáveis. A estrutura leve reduz o trabalho de instalação no local para projetos de energia distribuída, e o material resiste à degradação causada pela exposição prolongada à luz solar e aos ciclos de temperatura.
|
|
|
Esses suportes são projetados para se alinharem às especificações IEC 60859 para sistemas de barramentos em conjuntos de manobra e controle de baixa e média tensão. Os testes de materiais seguem os padrões IEC e ASTM relevantes para materiais compósitos de isolamento elétrico.
Sim, o isolador suporta trabalhar com barramentos de cobre e alumínio de espessuras padrão. Os slots de montagem acomodam padrões comuns de furos de barramento e o material SMC não induz corrosão galvânica em nenhum dos barramentos metálicos.
O material compósito SMC resiste à névoa salina e à corrosão atmosférica, tornando-o adequado para instalações costeiras externas. A exposição prolongada ao ar salino não causa degradação mensurável do material ou redução no desempenho do isolamento.
As unidades padrão usam um projeto de montagem inferior com parafuso único, compatível com painéis de montagem de subestações e painéis de manobra comuns. Posições personalizadas de furos de montagem e configurações de fixação superior estão disponíveis para requisitos específicos do projeto.
